Thermistor NTC dan PTC

(Gambar.1 Thermistor PTC dan NTC)

Assalamu’alaikum Wr. Wb. Oke Sahabat Dunia Elektro jumpa lagi dengan saya kali ini saya akan memposting tentang Thermistor yaitu NTC dan PTC. Oke sekarang apa itu Thermistor..??? Thermistor atau Thermal Resistor merupakan resistor dimana nilai hambatannya akan berubah sesuai suhu yang diterima oleh Thermistor. Thermistor yang sering digunakan ada dua jenis yaitu NTC dan PTC.

(Gambar.2 Simbol PTC dan NTC)

NTC (Negative Temprature Coefficient) merupakan variable resistor dimana nilai hambatannya akan berubah sesuai dengan suhu disekitarnya jika suhunya tinggi maka nilai hambatannya akan semakin kecil namun jika suhunya semakin rendah maka nilai hambatannya akan semakin besar. Sehingga dapat disimpulkan bahwa nilai hambatan pada resistor NTC berbanding terbalik dengan suhu disekitarnya

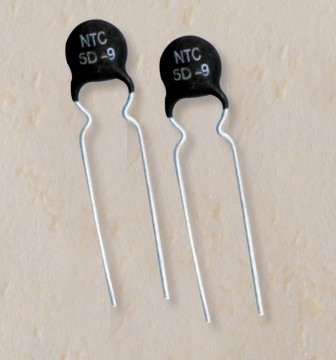

(Gambar.3  Komponen NTC)

PTC (Positive Temprature Coefficient) ini merupakan variable resistor yang nilai hambatannya akan berubah sesuai dengan suhu disekitarnya, namun PTC bedanya dengan NTC pada PTC hambatannya akan naik jika suhu disekitarnya juga naik dan hambatannya juga akan turun jika suhu disekitarnya juga turun. Jadi dapat disimpulkan bahwa nilai hambatan PTC berbanding lurus dengan suhu disekitarnya.

(Gambar.4 Komponen PTC)

Dari penjelasan diatas kita dapat mengetahui bahwa PTC dan NTC mempunyai perbedaan yang mendasar diantara keduanya yaitu perbedaan pada kenaikan hambatan terhadap suhu yang yang ada disekitarnya, dimana untuk PTC besar hambatannya berbanding lurus dengan kenaikkan suhu sedangkan NTC berbanding terbalik dengan kenaikkan suhu. Untuk lebih jelasnya perhatikan gambar grafik  karakteristik perubahan hambatan terhadap suhu untuk PTC dan NTC.

(Gambar. 5 Grafik Karakteristik PTC dan NTC)

PTC dan NTC merupakan komponen elektronika yang sangat penting karena NTC dan PTC ini dapat diaplikasikan sebagai sensor suhu yang biasanya dimanfaatkan untuk pendinginan pada mesim-mesin industri ataupun sebagi sensor suhu untuk pengatur suhu suatu ruangan.

Read More

Pengertian dan Macam-macam Sensor dan Tranduser

   Dalam dunia Industri pada era moderen ini semua serba otomatis ini semua karena paada mesin-mesin industri sudah terintegrasi dengan sebuah sensor dan tranduser sehingga mesin-mesin pada industri tersebut akan otomatis bekerja saat sebuah kondisi dari sensor dan tranduser terpenuhi.sebulum kita melangkah lebih jauh tenta penggunaan sensor tranduser maka anda perlu mengetahui terlebih pengertian sensor dan tranduser itu sendiri.

    Tranduser merupakan sebuah komponen yang mampu mengubah suatu energi menjadi energi lain . dan sensor merupakan salah satu bentuk daripada tranduser sensor ini bisa merubah besaran fisis mnenjadi besaran listrik seperti sensor cahaya yang dapat merubah besaran cahaya menjadi besaran listrik yaitu hambatan.namun pada banyak

 Macam-macam Sensor yang sering digunakan :

1. Sensor Cahaya sensor ini banyak digunakan untuk lampu-lampu otomatis dijalan salah satu contoh dari sensor cahaya ini adalah LDR (Light Dependent Resistor) dimana LDR ini merubah besarans fisis (cahaya) menajidi besarn listrik (hambatan) selain LDr masih banyak lagi jenis-jenis sensor cahaya.
2. Sensor Tekanan sensor ini mampu merubah tegangan mekanis menjadi sinyal listrik salah satu sensor tekanan adalah Strain Gauge.
3. Sensor Proximity sensor proximity atau juga bisa disebut dengan sensor jarak sensor ini mampu mendeteksi suatu objek tanpa melakukan kontak fisik salah satu contoh sensor jarak adalah sensor ultrasonik dimana sensor ini mampu mengetahui jarak benda dan objek melalui pemantulan gelombang ultrasonik yang dipancarkan
4. Senosor suhu seperti namanya senso suhu ini mampu merubah besaran fisis yaitu sushu menjadi besaran listrik sensor suhu ini banyak jenis nya dan mempunyai karakteristik yang berbeda-beda beberapa contoh sensor suhu yaitu PTC,NTC dan LM35

 oke sahabat demikian sedikit ilmu dari saya semoga bisa bermanfaat untuk penjelasan lebih lanjut tentang macam-macan sensor dan fungsinya akan saya jelaskan pada postingan saya berikutnya jadi jangan lupa ya nantikan postingan-postingan saya berikutnya.

Read More

Penguat Non-Inverting Op-amp

Assalamu’alaikum Wr. Wb. Hallo Sahabat Dunia Elektro kali ini saya akan memposting tentang materi Op-amp sebagai penguat Non-Inverting. Materi ini adalah kelanjutan dari postingan materi Penguat Inverting Op-amp kemarin. Pada penguat Non-inverting ini rangkaiannya juga hampir sama dengan rangkaian penguat Inverting hanya saja bedanya pada rangkaian Non-invering ini inputan melalui Kaki (+) positif Op-amp sedangkan Ground disambungkan dengan kaki (-) negatif pada Op-amp untuk lebih jelasnya berikut adalah gambar rangkaiannya.

Gambar 1. Penguat Non Inverting Op-amp

Pada rangkaian Op-amp Non-inverting ini sinyal output yang dihasilkan se-fasa dengan sinyala output ini berbeda dengan sinyal yang dihasilkan output dari rangkaian penguat Inverting yang sinyal outpunya berbeda 180^o dengan sinyal input. Dan berikut adalah gambar sinyal inputan dan outputan penguat Non-inverting yang saya simulasikan pada software multisim di laptop dengan penguatan 2 kali.

Gambar 2. Gelombang input output penguat Non-inverting

Pada gambar 2 diatas merupakan gambar dari hasil simulasi rangkaian penguat Non-inverting dimana warna merah adalah gelombang Inputan dan Warna biru adala gelombang outputan. Dan  terlihat pula bahwa antara gelombang input dan output se-fasa atau tidak ada perbedaan fasa antara input dan outputnya. kemudian untuk mencari rumus Voutnya maka perhtikan gambar arah arus berikut dan penjelasannya.

Gambar 3. Arah arus dan analisa rangkaian Non-Inverting

Dari analisa arah arus pada gambar 3 diatas maka dapat kita peroleh persamaan dan rumus sebagai berikut ini :

Maka diperoleh rumus untuk mencari Vout adalah

Dan untuk rumus penguatn dari penguat Non-inverting ini adalah

Oke sahabat Dunia elektro demikian sedikit pengetahuan yang bisa saya bagi dengan sahabat-sahabat sekalian semoga bermanfaat dan jangan lupa nantikan postingan-postingan saya berikutnya .

Read More

DOTA 2 ESL ONE MANILA 2016

Ayo gaes buat para pemain Dota 2 pasti udah gak asing lagi dengan namanya pinoy oke pasti udah pada tau kan ..?? dan kabarnya tau gak kalian bahwa  ESL ONE 2016 yang merupakan salah satu kompetisi paling bergengsi Dota2 yang nanti akan diadakan pada tanggal 23-24 April 2016 di Manila yaitu tepatnya di Mall of Asia, Metro Manila, Philipina. ini merupakan pertama kalinya ESL ONE diadakan di Asia Tenggara.

Pada ESL ONE 2016 saat final LAN nanti akan diikuti oleh delapan tim terbaik dari seluruh dunia dengan satu tim dari Philipina dan dua tim lain dari Asia Tenggara mungkinkah salah satunya berasal Indonesia oke kita tunggu aja kabar baiknya. Tidak hanya sampai disini saja ESL bersama PLDT Fibr dan Smart.GameX juga akan menghandirkan hadiah total senilai $250.000 atau senilai Rp.3,4 milliar oke gaes daripada penasaran tempat dilaksanakannya ESL ONE 2016 ini langsung saja ini lah foto-foto dari gedung Mall of Asia :

Ya itu tadi foto-foto gedung Mall of Asia Arena yang saya dapat dari google karena saya sendiri belum pernah kesana hehehe dan saya berharap nantinya saya bisa kesana untuk menyaksikan keseruan langsung dari ESL ONE 2016 :-D dan membagi pengalaman terebut dengan kalian semua . Oke gaes itu tadi sedikit postingan saya tentang ESL ONE 2016 yang diadakan di Manila dan siapapun nantinya yang ikut bertanding dan memenangkan kompetisi saya berharap ini dapat memotivasi tim DOTA2 Indonesia untuk meningkatkan prestasinya agar diakui di kancah E-sport dunia. Sekian dari saya sampai jumpa lagi gaes ...

Read More

Alat Ukur Listrik

Hai sahabat dunia elektro berjumpa lagi dengan saya ^_^. kali ini saya akan membahas tentang alat ukur listrik. Sebelum kita membahas lebih jauh tentang alat ukur listrik maka kita perlu tau pengertian tentang alat ukur itu sendiri. Oke langsung aja saya jelaskan apa itu alat ukur, alat ukur adalah suatu alat yang digunakan untuk membandingkan suatu objek dengan objek lain yang telah ditentukan dengan acuan yang sudah disepakati dunia sehingga menghasilkan ukuran yang seragam . sehingga dapat kita simpulkan bahwa alat ukur listrik adalah alat ukur yang digunakan untuk mengetahui suatu ukuran dalam besaran listrik  tertentu.

Oke jika sudah paham tentang pengertian alat ukur berikutnya kita bahas tentang besaran-besaran yang akan kita gunakan dalam pengukuran listrik untuk lebih jelasnya silahkan lihat tabel berikut ini :

Setelah memahami macam – macam besaran listrik, berikutnya kita akan membahas tentang macam-macam alat ukur yang digunakan untuk pengukuran listrik dan berikut adalah macam-macam alat ukur listrik beserta penjelasan singkat tentang fungsi dari alat ukur tersebut

1.  Volt meter : Volt meter adalah sebuah alat ukur yang digunakan untuk mengukur beda potensial (tegangan).

2.       Ampere meter : Ampere meter adalah alat ukur yang digunakan untuk mengukura kuat arus listrik pada suatu rangkaian listrik.

3.     Ohm meter : Ohm meter adalah alat ukur yang digunakan untuk mengukur suatu hambatan (ohm).

4.  Multimeter atau AVO meter : adalah alat ukur yang dapat digunakan untuk mengukur tegangan (V), kuat arus(I), dan juga Hambatan (ohm).

5.  Osciloscope : adalah alat bantu yang dapat digunakan untuk menampilkan bentuk atau tingkah laku gelombang yang berubah-ubah terhadap waktu sehingga kita bisa mengetahui bentuk gelombang, beda fasa, frekuensi, periode dan tegangan.

6.    Tangamper : tang amper adalah alat ukur yang digunakan untuk mengukur kuat arus pada rangkaian tanpa harus memotong kabel pada rangkaian tersebut.

7.   Watt meter : yaitu alat ukur yang diguankan untuk mengukur suplay energi listrik dalam satuan Watt

8.    KWHmeter : adalah alat yang digukan untuk mengetahui besar energi yang dipakai biasanya dipasang PLN pada rumah rumah warga untuk mengatuhuin besar konsumsi tenaga listrik yang digunakan oleh warga atau konsumen listrik .

Oke sahabat dunia elektro itu saja sedikit postingan saya tentang Alat ukur listrik untuk penjelasan lebih jelasnya tentang fungsi dan cara penggunaan dari macam-macam alat ukur listrik tunggu postingan saya berikutnya.
